偏心旋塞阀概述

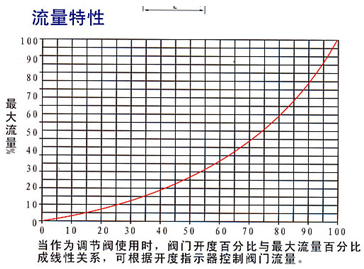

弹性座封偏心旋塞阀是本司引进国际最新的设计理念和工艺技术，自行研发生产的新型旋塞阀。软密封旋塞阀弹性座封结构，克服了传统旋塞阀密封性能差且易锈蚀的缺陷，独具的编心密封设计，较传统旋塞阀大大降低了操作扭矩，且最大限度地减少了密封面的磨损，延长了阀门使用寿命。矩形直通流产，水头损失小，流量调节线性佳。其优异的密封性和耐蚀性、理想的操作性能和长久的使用寿命，弹性座封偏心旋塞阀适用于城市污水、工业污水、泥浆及清水等工作环境，作为截流或调节装置使用。
一、技术参数
公称通径DN：50～800mm
公称压力PN：1.0MPa
工作温度：0～70℃
强度试验压力：1.5MPa
密封试验压力：1.1MPa
适用介质：污水、原水、清水、空气、油（MBR）
驱动方式：把手式、传动帽式、电动、气动
二、主要零部件材料
|
阀体、阀盖、压盖 |
旋塞 |
阀座 |
轴承 |
V型密封圈 |
|
球墨铸铁 |
球墨铸铁外包NBR或EPOM |
纯镍、不锈钢或特种材料 |
青铜或黄铜 |
NBR |
三、主要外形连接尺寸
|
DN |
D1 |
D2 |
D3 |
C |
n-d |
m-M×n |
L |
H1 |
H2 |
|
PLVL型 |
PLVS型 |
PLVG型 |
PLVE型 |
PLVP型 |
|
50 |
165 |
125 |
99 |
19 |
4-Φ19 |
- |
178 |
84 |
143 |
225 |
265 |
315 |
265 |
|
65 |
185 |
145 |
118 |
19 |
4-Φ19 |
- |
190 |
93 |
143 |
225 |
265 |
315 |
265 |
|
80 |
200 |
160 |
132 |
19 |
4-Φ19 |
4-M16通孔 |
203 |
109 |
174 |
225 |
312 |
373 |
340 |
|
100 |
220 |
180 |
156 |
19 |
8-Φ19 |
- |
229 |
128 |
174 |
225 |
312 |
373 |
340 |
|
125 |
250 |
210 |
184 |
19 |
8-Φ19 |
- |
254 |
128 |
174 |
225 |
312 |
373 |
340 |
|
150 |
285 |
240 |
211 |
21 |
4-Φ23 |
4-M20 通孔 |
267 |
165 |
- |
- |
444 |
481 |
488 |
|
200 |
340 |
295 |
266 |
21 |
4-Φ23 |
4-M20 通孔 |
292 |
198 |
- |
- |
464 |
508 |
558 |
|
250 |
395 |
350 |
319 |
24 |
8-Φ23 |
4-M20深30 |
330 |
249 |
- |
- |
527 |
630 |
729 |
|
300 |
445 |
400 |
370 |
25 |
8-Φ23 |
4-M20深30 |
356 |
290 |
- |
- |
710 |
666 |
798 |
|
350 |
505 |
460 |
429 |
26 |
12-Φ23 |
4-M20深30 |
432 |
330 |
- |
- |
723 |
767 |
- |
|
400 |
565 |
515 |
480 |
28 |
12-Φ29 |
4-M24深36 |
450 |
355 |
- |
- |
749 |
881 |
- |
|
450 |
615 |
565 |
530 |
28 |
16-Φ28 |
4-M24深36 |
450 |
355 |
- |
- |
749 |
881 |
- |
|
500 |
670 |
620 |
582 |
29 |
12-Φ28 |
8-M24深36 |
660 |
427 |
- |
- |
903 |
1015 |
- |
|
600 |
780 |
725 |
682 |
30 |
12-Φ31 |
8-M27深40 |
762 |
567 |
- |
- |
1015 |
1202 |
- |
|
700 |
895 |
840 |
794 |
32.5 |
16-Φ31 |
8-M27深40 |
865 |
633 |
- |
- |
1393 |
1351 |
- |
|
800 |
1015 |
950 |
901 |
35 |
16-Φ34 |
8-M30深45 |
965 |
633 |
- |
- |
1393 |
1351 |
- |
