  产品名称: 往复型气动隔膜阀
  产品型号: G641J


  咨询电话:021-51602892 销售部
 相关产品
 英标常开式气动隔膜阀
 往复型气动隔膜阀
 常闭式气动隔膜阀
 常开式气动隔膜阀

 往复型气动隔膜阀用途
    G641J往复型气动隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,往复型气动隔膜阀适用于不同工作温度和流体管路。往复型气动隔膜阀适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)、压力等级:PN0.6、1.0、1.6
往复型气动隔膜阀材料
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
气缸:球墨铸铁
活塞:碳钢
阀杆:碳钢
手轮:铸铁
往复型气动隔膜阀测试
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1

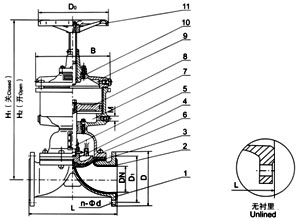

部件列表: 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
主要尺寸及重量

DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

B

气源压力
MPa

气源接头
in

耗气量
cm3

质量

15

0.6



0.6

0.6

125

95

65

4-14

2

















20

139

105

75

4-14

2

















25

145

115

85

4-14

2

250

264

120

94

0.4

10×1

2.395×102

6.5

32

160

140

100

4-18

2

3025

328

140

120

0.4

12×1.25

6.082×102



40

180

150

110

4-18

3

306

328

140

120

0.4

12×1.25

6.082×102



50

210

165

125

4-18

3

379

405

160

185

0.4

12×1.25

1.235×102

25

65

250

185

145

4-18

3

467

502

240

245

0.5

16×1.5

3.725×103

31.5

80

300

200

160

4-18

3

483

523

240

245

0.5

16×1.5

3.725×103

62.5

100

350

220

180

8-18

3

565

617

280

330

0.5

20×1.5

9.458×103

93.5

125

400

250

210

8-18

3

664

732

320

380

0.5

20×1.5

1.409×104

114

150

460

285

240

8-22

3

750

830

320

470

0.5

20×1.5

2.868×104

164

200

0.4

570

340

295

8-22

4

930

1050

400

470

0.5

20×1.5

4.619×104

249

250

680

395

350

12-22

4
