  产品名称: 水用电磁阀

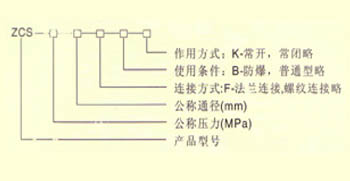

  产品型号: ZCS


  咨询电话:021-51602892 销售部
 相关产品
 排泥阀专用电磁阀
 水用电磁阀

水用电磁阀用途
      水用电磁阀、液体电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本电磁阀采用橡胶密封,故对工作介质的清洁度大大减低,具有起笔迅速,可靠性能高等特点。
■主要技术参数
工作介质DN 水、粘度≤4E的油及其它非腐蚀性流体
介质温度℃ ≤60
公称压力(Mpa) 1.0
工作压差(Mpa) 0.05~1.0 0.1~1.0 0.15~1.0
电源电压 AC220V其余规格可作特殊订货
额定流量系数(KV) 按JB/T7352-94规定
写落量(ml/min) 按JB/T7352-94·F规定
公称通径(mm) 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300
功耗 36VA 50VA

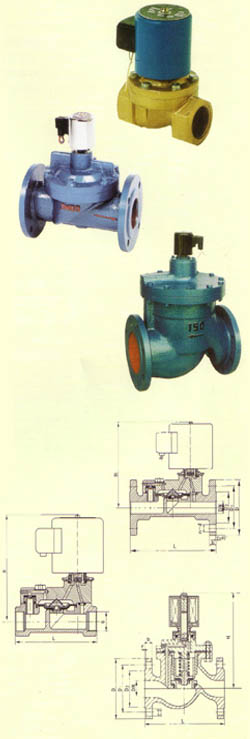

■安装尺寸
公称通径DN 内螺纹连接 法兰连接
外形尺寸 内螺纹 外形尺寸 法兰尺寸
H L G H L D D1 D2 n-d b f
15 112 80 1/2
20 119 80 3/4               3
25 123 90 1 130 160 115 85 65 4-φ14 16 3
32 137 140   137 180 140 100 76 4-φ18 18 3
40 152 156   152 200 150 110 84 4-φ18 18 3
50 164 180 2 152 230 165 125 99 4-φ18 20 3
65       222 290 185 145 118 4-φ18 20 3
80       239 310 200 160 132 4-φ18 22 3
100       255 350 220 180 156 4-φ18 24 3
125       416 400 250 210 184 4-φ18 26 3
150       440 480 285 240 211 8-φ22 26 3
200       443 600 340 295 266 8-φ22 26 3
250       493 730 395 350 319 8-φ22 28 3
300       549 850 445 400 370 8-φ22 28 4
