  产品名称： 对夹式单瓣止回阀（超薄型）
  产品型号： H74H


  咨询电话：021-51602892 销售部
 相关产品
 对夹式单瓣止回阀（超薄型）
 双瓣对夹式止回阀
 对夹单瓣式止回阀
 单瓣对夹式止回阀


  对夹单瓣旋启式止回阀：

      本公司生产的H74H对夹圆片式止回阀是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点。H74H对夹薄形止回阀对夹旋启式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。产品材料：WCB、CF3、CF8、CF3M、CF8M。产品规格：DN50~1200、压力：PN10~40

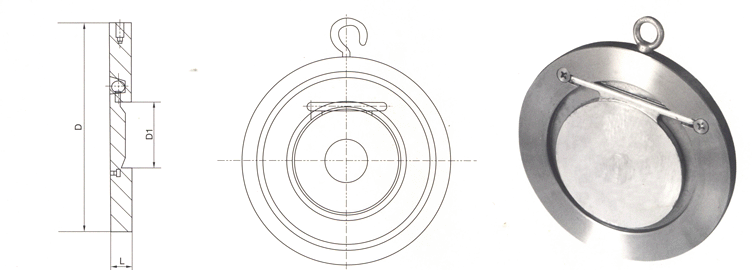

主要尺寸 Main dimensions

通径
DN（mm)		 L D1 D
PN1.0、1.6MPa PN2.5、4.0MPa 1.0MPa 1.6MPa 2.5MPa 4.0MPa
50 19 19 25 109 109 109 109
65 19 19 38 129 29 129 129
80 19 19 46 144 144 144 144
100 19 19 71.5 164 164 170 170
125 19 19 95 194 194 196 196
150 19 29 114 220 220 226 226
200 29 29 140 275 275 286 293
250 29 38 188 330 331 343 355
300 38 51 216 380 386 403 420
350 44 51 263 440 446 460 477
400 51 51 305 491 495 517 549
450 60 76 356 541 558 567 574
500 64 83 406 596 620 622 626
600 70 90 482 698 732 734 745
700 80 90 562 813 804 831 -
800 90 100 464 918 912 942 -
900 90 100 738 1018 1012 1040 -
1000 100 120 846 1124 1126 1155 -
