滑道滚球式止回阀的特点与用途：
HQ44X滑道滚球式止回阀、HQ45X滑道滚球式止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。滑道滚球式止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。滑道滚球式止回阀有两种型号HQ44X滚球式止回阀、HQ45X滚球式止回阀。
型号
公称压力 （MPa）
壳体试验 压力（MPa）
密封试验 压力（MPd)
阀体材料
球体材料
HQ44 45X10
1.0
1.5
1.1
铸铁
碳钢包胶
HQ44 45X16
1.6
2.4
1.76

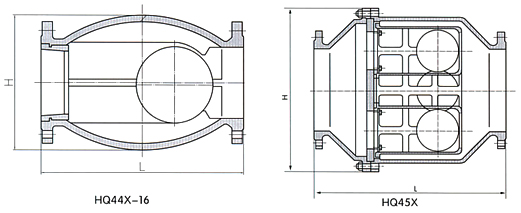

HQ44X-10 16外尺寸(单球式)
公称通径
200
250
300
350
400
450
600
700
800
900
1000
L(mm)
550
650
750
850
950
1050
1350
1450
1650
1900
2100
H(mm)
510
570
640
715
815
825
1155
1260
1660
1700
连接尺寸
法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准
HQ45X-10 16外尺寸(多球式)
500
1150
980
法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准
