HC42T静音止回阀结构及用途
静音止回阀是由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失小，静音止回阀的阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。静音止回阀主要用于给水、排水、消防、暖通系统，静音止回阀可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。
HC42T静音止回阀主要技术参数
|
公称压力 |
1.0 |
1.6 |
2.5 |
|
最高工作压力 |
1.0 |
1.6 |
2.5 |
|
密封试验压力 |
1.1 |
1.76 |
2.75 |
|
壳体试验压力 |
1.5 |
2.4 |
3.75 |
|
适用介质 |
水 |
|
介质温度 |
X＜80℃， T≤150℃， H≤200℃ |

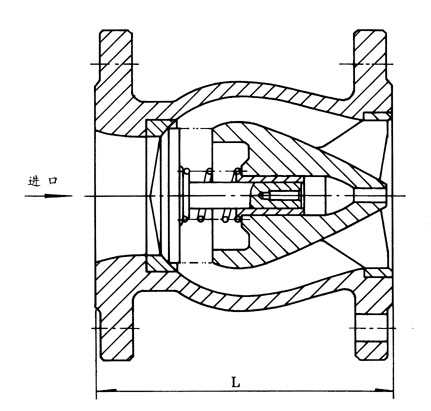

HC42T静音止回阀主要外形尺寸
|
公称通径 |
L |
|
50 |
120 |
|
65 |
150 |
|
80 |
180 |
|
100 |
240 |
|
125 |
300 |
|
150 |
350 |
|
200 |
450 |
|
250 |
500 |
|
300 |
550 |
|
350 |
572 |
|
400 |
600 |
|
450 |
650 |
|
500 |
700 |
主要零件材料
|
零件名称 |
材料 |
|
阀体、导流体 |
铸铁、铸钢 |
|
阀座、轴瓦、阀瓣、轴 |
青铜或不锈钢 |
|
弹簧 |
不锈钢 |
注:法兰连接尺寸：铁制阀门按GB4216.4（5）-84标准，钢制阀门按GB/T9113.1-2000（RF）标准。 |
