  产品名称: 法兰锻钢止回阀
  产品型号: H41Y、H44Y


  咨询电话:021-51602892 销售部
 相关产品
 法兰锻钢止回阀
 丝口锻钢止回阀、焊接式锻钢止回阀

     法兰锻钢止回阀结构和特征:
     法兰阀门符合API 602,MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598,标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型(OS&Y)
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

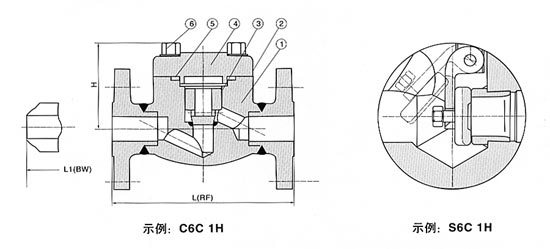

锻钢法兰端止回阀 150Lb-600Lb

标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
铭牌
SS
3
阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
4
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
5
垫片
316夹柔性石墨
316夹PTFE
6
螺栓
A193 B7
A193 B16
A193 B8(M)
A193 B8(M)
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C~425°C
-29°C~550°C
-29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(mm)和重量(Kg)

NPS
1/2
3/4
1
11/4
11/2
2
L(RTJ)
L1(BW)
150
108
117
127
140
165
203
300
152
178
203
216
229
267
600
165
190
216
229
241
292
H
150,300
61
61
79
95
103
118
600
61
79
95
103
118
135
重量
150
RTJ
2.56
3.37
4.37
8.17
8.94
12.64
BW
1.70
1.90
2.10
5.12
5.50
7.89
300
RTJ
2.73
3.65
4.74
8.77
9.60
13.70
BW
1.90
2.10
3.00
5.12
6.60
7.85
600
RTJ
3.00
4.00
5.83
9.47
10.10
15.6
BW
2.00
3.12
4.25
7.25
8.56
13.60

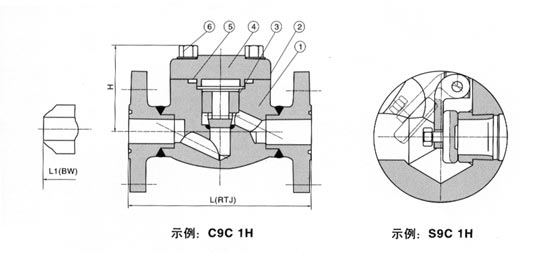

锻钢法兰端止回阀 900Lb-1500Lb

标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
铭牌
SS
3
阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
4
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
5
垫片
316夹柔性石墨 316夹PTFE
6
螺栓
A193 B7
A193 B16
A193 B8(M)
A193 B8(M)
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C~425°C
-29°C~550°C
-29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(mm)和重量(Kg)

NPS
1/2
3/4
1
11/4
11/2
2
L(RTJ)
216
229
254
279
305
371
L1(BW)
216
229
254
279
305
368
H
79
79
95
104
120
139
重量
RTJ
8.5
10.5
15.7
20.8
27.2
33.0
BW
6.4
8.0
13.2
17.8
24.2
29.7
