  产品名称： 平板闸阀
  产品型号： Z43WF


  咨询电话：021-51602892 销售部
 相关产品
 法兰平行闸阀
 平板闸阀

平板闸阀详细资料：
本公司生产的注水阀均为高压平板闸阀，结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。平板闸阀尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
      该系列平板闸阀具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；平板闸阀适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置，平板闸阀特别适用于石、油、气、长输管线等领域。工作温度-29℃～129℃阀体材料铸钢（WCB）MPa：1.0，2.5，4.0，6.4，10.0



 尺寸图

一、执行标准

设计规范

结构长度

连接法兰

试验与检验

压力-温度

产品标识

JB/T5298

JB/T5298

JB/79

JB/T5298

GB9131

GB/T12220

API6D

API6D

ANSI-16.5

API6D

ANSI B16.34

MSS SP-25


二、产口性能规范

设计等级

常温下试验压力（MPa）

适用温度℃

适用介质

壳体

左密封

左密封

低压密封

“G”型

“D”型

普通型

“抗硫”型

“基本”型

公称压力PN（MPa）

1.6

2.4

1.76

1.76

0.6

-29～50

-45～21

-2～121

H2S和CO2总含量大于500mg/m2的介质

石油天然气、水等

2.5

3.75

2.75

2.75

0.6

4.0

6.0

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

磅级Lb

150

3.0

2.2

2.2

0.6

300

7.7

5.6

5.6

0.6


三、主要零部件材料

阀门/阀盖

WCB

WC6

A352-LCB

A351-CF8M

闸板

2Cr13+ENP

20CrMoV+STL

ANSO410+ENP

ANSI316+ENP

阀杆

2Cr13

2Cr13

A182-A6a

A182-A316S

阀座

25+PTFE

20CrMoV+STL

A105+PTFE

A182-F316+PTFE

填料

NBR/FPM

柔性石墨/Flexible Graphite

聚四氟乙烯/PTFE+FPM

垫片



螺栓

35

35CrMo

A193-B7M

A193-B8

适用介质

水、油口、蒸汽

蒸汽、油品

丙烷、乙烯

硝酸类

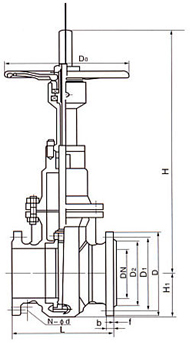

尺寸图

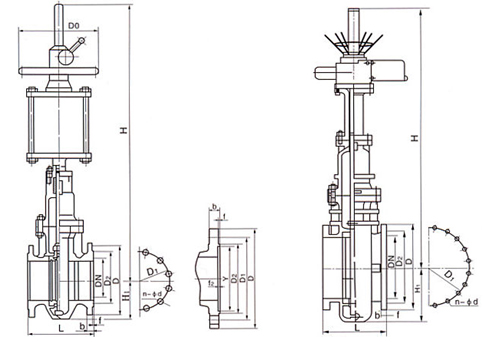

四、主要外形和连接尺寸PN1.6MPa-2.5MPa

1.6MPa

DN

L

D

D1

D2

Do

f

b

H

H1

n-Φd

凸面法法
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C

50

178

160

125

100

250

3

16

584

80

4-Φ18

65

190

180

145

120

250

3

18

634

95

4-Φ18

80

203

195

160

135

250

3

20

688

100

8-Φ18

100

229

215

181

155

300

3

20

863

114

8-Φ18

125

254

245

210

185

350

3

22

940

132

8-Φ18

150

267

280

240

210

350

3

24

1030

150

8-Φ23

200

292

335

295

265

350

3

26

1277

168

12-Φ23

250

330

405

355

320

400

3

30

1491

203

12-Φ25

300

356

460

410

375

450

4

30

1701

237

12-Φ25

350

381

520

470

435

500

4

34

1875

265

16-Φ30

400

406

580

525

485

305

4

36

2180

300

16-Φ30

450

432

640

585

545

305

4

40

2440

325

20-Φ34

500

457

705

650

608

305

4

44

2860

360

20-Φ41

600

508

840

770

718

305

5

48

3450

425

20-Φ41

700

610

910

840

788

305

5

50

3960

460

24-Φ41

800

660

1020

950

898

305

5

52

4550

512

24-Φ41

900

711

1120

1050

998

250

5

54

5250

565

28-Φ48

1000

811

1250

1170

1110

250

5

56

5870

630

28-Φ18

2.5MPa

50

178

160

125

100

250

3

20

584

80

4-Φ18

凸面法法
RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25

65

190

180

145

120

300

3

22

634

95

8-Φ18

80

203

195

160

135

350

3

22

388

100

8-Φ18

100

229

230

190

160

350

3

24

863

114

8-Φ23

125

254

270

220

188

350

3

28

940

132

8-Φ25

150

267

300

250

218

400

3

30

1030

150

8-Φ25

200

292

360

310

278

450

3

34

1277

168

12-Φ25

250

330

425

370

332

500

3

36

1491

203

12-Φ30

300

356

485

430

390

305

4

40

1701

237

16-Φ30

350

381

550

490

448

305

4

44

1875

265

16-Φ34

400

406

610

550

505

305

4

48

2180

300

16-Φ34

450

432

660

600

555

305

4

50

2440

325

20-Φ34

500

457

730

660

610

305

4

52

2860

360

20-Φ41

600

508

840

770

718

305

5

56

3450

425

20-Φ41

700

610

955

875

815

305

5

60

3960

460

24-Φ48

800

660

1070

990

930

305

5

64

4550

512

24-Φ48

900

711

1180

1090

1025



5

66

5250

595

28-Φ54

1000

811

1305

1210

1140



5

68

5870

660

28-Φ48
