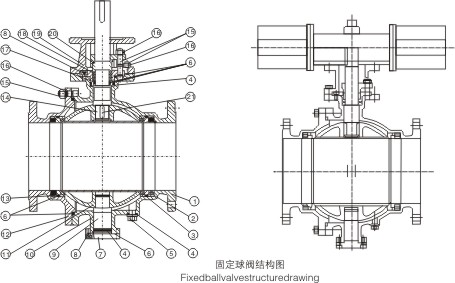

固定式球阀特点

Q47F、Q47H固定式球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封。固定式球阀适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。性，又减少了操作扭矩，更适用高压大口径的球阀。

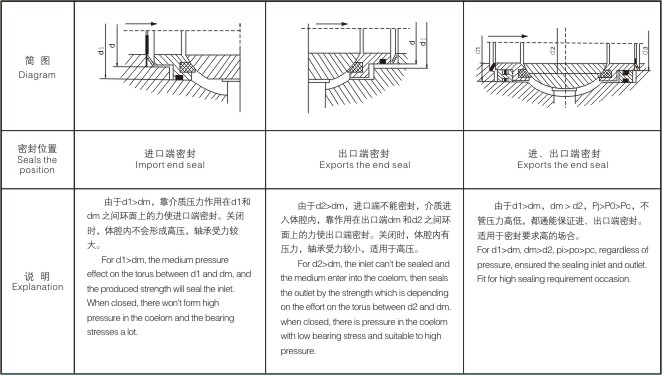

O型球阀(固定球)密封结构

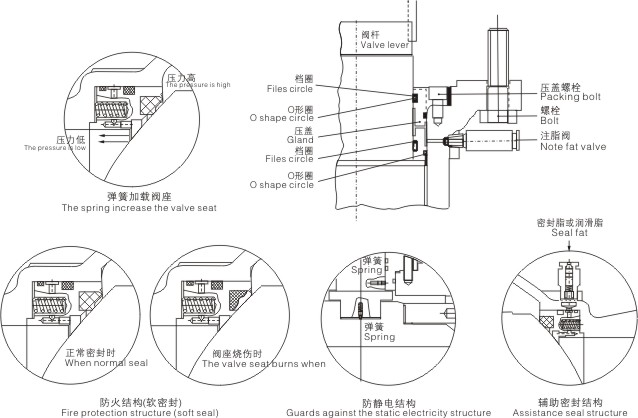

辅助结构示意图(详见《球阀简介》)

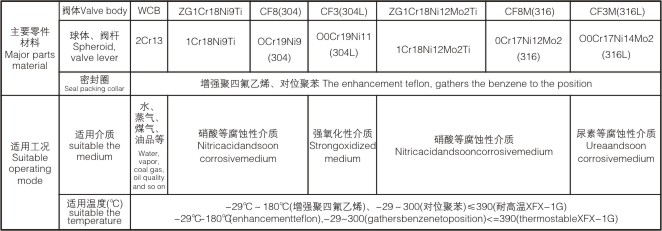

软密封固定球阀主要参数

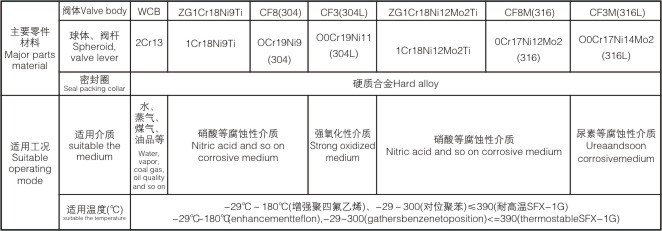

硬密封固定球阀主要参数

流量特性

O型固定式切断球阀的流量特性为快开特性，特性曲线如下图所示。

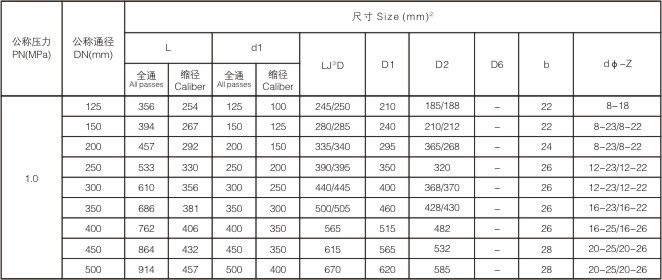

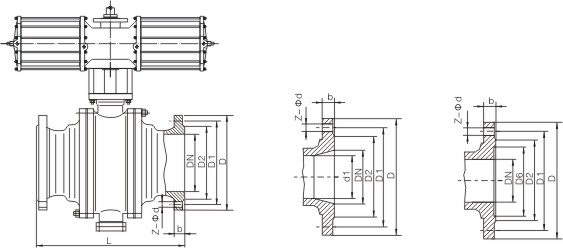

外形及尺寸

接上表  1.6MPa DN L D D1 D2 b n-φd H0 H1 H2 凸面法兰 Q347F 16C 16P 16R 32 140 135 100 78 16 4-18 30 85 160 40 165 145 110 85 16 4-18 32 95 230 50 178 160 125 100 16 4-18 43 107 230 65 190 180 145 120 18 4-18 70 142 400 80 203 195 160 135 20 8-18 110 152 400 100 305 215 180 155 20 8-18 150 178 500 125 356 245 210 185 22 8-18 200 252 500 150 394 280 240 210 24 8-23 230 278 600 200 457 335 295 265 26 12-23 260 395 600 250 533 405 355 320 30 12-25 283 480 800 300 610 460 410 375 30 12-25 380 585 800 350 686 520 470 435 34 16-25 425 625 800 400 762 580 525 485 36 16-30 492 720 800 500 914 705 650 608 44 20-34 555 840 830 600 1067 840 770 718 48 20-41 675 1050 830 700 1245 910 940 788 50 24-41 850 1150 830    2.5MPa DN L D D1 D2 b n-φd H0 H1 H2 凸面法兰 Q347F 25 25P 25R 32 180 135 100 78 18 4-18 30 85 160 40 190 145 110 85 18 4-18 32 95 230 50 216 160 125 100 20 4-18 43 107 230 65 241 180 145 120 22 8-18 70 142 400 80 283 195 160 135 22 8-18 110 152 400 100 305 230 190 160 24 8-23 150 178 500 125 381 270 220 188 28 8-25 200 252 500 150 403 300 250 218 30 8-25 230 278 600 200 502 360 310 278 34 12-25 260 395 600 250 568 425 370 332 36 12-30 283 480 800 300 648 485 430 390 40 16-30 380 585 800 350 762 550 490 448 44 16-34 425 625 800 400 838 610 550 505 48 16-34 492 720 800 500 991 730 660 610 52 20-41 555 840 830 600 1143 840 770 718 56 20-41 675 1050 830 700 1346 955 875 815 60 24-48 850 1150 830 4.0MPa DN L D D1 D2 D6 b n-φd H0 H1 H2 凸凹法兰 Q347F 40 40P 40R 32 180 135 100 78 66 18 4-18 30 85 160 40 190 145 110 85 76 18 4-18 32 95 230 50 216 160 125 100 88 20 4-18 43 107 230 65 241 180 145 120 110 22 8-18 70 142 400 80 283 195 160 135 121 22 8-18 110 152 400 100 305 230 190 160 150 24 8-23 150 178 500 125 381 270 220 188 176 28 8-25 200 252 500 150 403 300 250 218 204 30 8-25 230 278 600 200 502 375 320 282 260 38 12-30 260 395 600 250 568 445 385 345 313 42 12-34 283 480 800 300 648 510 450 408 364 46 16-34 380 585 800 350 762 570 510 465 422 52 16-34 425 625 800 400 838 655 585 535 474 58 16-41 492 720 800 500 991 755 670 612 576 62 20-48 555 840 830 600 1143 890 795 730 678 62 20-54 675 1050 830 700 1346 995 900 835 768 68 24-54 850 1150 830

注：①缩径球阀重量约为全通径球阀重量的70%左右。        ②表中以分数表示者，分子为JB/T74～90系列2尺寸(等同于原械标JB～90-59的尺寸)，分母为JB/T74～90系列1、GB912～913(PN1.6～4.0MPa)及HGJ44～76尺寸。       ③LJ为环连接面法兰球阀的结构长度。       ④可按客户要求选配气动、电动、液动、气动调节型、电动调节型。
