  产品名称: 一体式保温球阀
  产品型号: BQ41F


  咨询电话:021-51602892 销售部
 相关产品
 浮动式保温球阀
 对夹式保温球阀
 一体式保温球阀

  保温球阀产品特点

BQ41F保温球阀具有良好的保温保冷特性,一体式保温球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。一体式保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。保温球阀由于采用整体式结构,因而保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

技术规范Technical Specification

设计标准
Design Standard

ASME B 16.34 GB/T 12224

结构长度
Structure length

ASME B 16.10 GB/T 12221

连接法兰
Connecting flange

ASME B 16.5 JB/T 79

驱动方式
Driving manner

手动、电动、气动
Manual,Moton driving,Pneumatil

试验和检验
Test & Inspection

JB/T9092 API 598

适用介质
Applicable medium

重油、胶类等易凝固介质
Heavy oil,glue and other easy-clotting medium

主要零件材质表Form of Major Parts Materials

序号

零件名称
Accessory name

材 质 Material

GB

ASTM

1

夹套 Jacket

25

A105

2

阀座 Seat

WCB

A216-WCB

3

阀体 Body

25

A105

4

密封圈 SealingRing

PTFE、对位聚苯
PTFE、Counterpoint polypheny1

5

球体 Ball

6

阀杆 Stem

1Cr13

A247-410

7

填料 Stuffing

柔性石墨 Graphite

8

填料压盖 Gland

WCB

A216-WCB

注:系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用.

Notes: Major parts of the valve series and materials of sealing surface differ according to actual working condition and custmer’s special requirement.

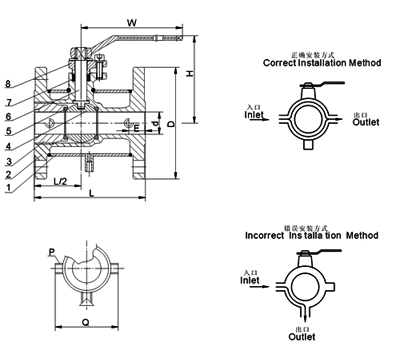

主要外型及连接尺寸表Main Types and Connecting Dimension

公称通径 (DN)

b

L

D

E

Q

H

W

管螺纹
Pipe thread

(mm)

(in)

(mm)

(in)

P

20

3/4″

19

117

40

11/2″

58.5

147

101

170

G3/4″

25

1″

25

127

50

2″

62.5

156

106

170

G3/4″

40

11/2″

38

165

65

21/2″

63.5

181

125

250

G3/4″

50

2″

51

178

80

3″

68

218

135

250

G3/4″

80

3″

76

229

150

6″

82

275

193

350

G3/4″

100

4″

102

254

200

8″

83

300

265

420

G3/4″

150

6″

152

292

250

10″

95

403

355

1000

G3/4″

200

8″

203

330

300

12″

100

492

410

1300

G3/4″
