  产品名称: 硬密封球阀
  产品型号: Q41H、Q41Y


  咨询电话:021-51602892 销售部
 相关产品

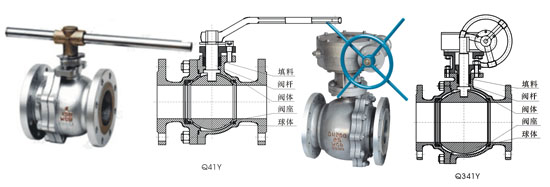

 硬密封球阀


硬密封球阀特点:
Q41H硬密封球阀的球体与阀座完全采用金属对金属的密封方式,为了确保球阀在各种温度和压力下的可靠密封,针对用户的不同使用工况和要求,可以采用多种先进的球体和阀座的硬化技术,包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等,球体和阀座表面硬度一般可达到HRC60以上,最高可达HRC74以上。密封面材料耐温可达540℃,最高可达980℃。材料的结合强度可以达到10000PSI以上,密封面材料还具有很好的耐磨擦、耐冲击等性能。金属硬密封球阀能够适用于绝大多数的苛刻工况条件。

防止阀门在高温下的涨死,高温工况下由于热膨胀而容易引起球体与阀座的涨死,从而导致阀门无法开启。金属硬密封球阀采用了碟簧或弹簧加载的密封结构,在高温下零部件的热膨胀可以被碟簧或弹簧所吸收,故能够保证阀门在高温下不会被涨死,并能够在高温下灵活启闭。

优异的密封性能金属硬密封球阀采用独特的球体研磨工艺,通过球体与研磨器具在空间不同方位的旋转,使球体表面达到极高的圆度和光洁度,金属硬密封球阀的密封性能完全达到或超过标准要求。

型号、材料及主要参数

产品型号 Q41F-10C-100 Q41F-10P-100P Q41F-10R-100R Q41Y-10C-100 Q41Y-10P-100P Q41Y-10R-100R
Q41F-150LbC
-600Lb
Q41F-150LbP
-600LbP
Q41F-150LbR
-600LbR
Q41Y-150LbC
-600Lb
Q41Y-150LbP
-600LbP
Q41Y-150LbR
-600LbR
阀体/阀盖 WCB CF8 CF8M WCB CF8 CF8M
球体 2Cr13 F304 F316 2Cr13氮化 F304氮化 F316氮化
阀杆 2Cr13 304 316 2Cr13 304 316
阀座 PTFE PTFE PTFE 2Cr13+STL F304+STL F316+STL
填料 PTFE PTFE PTFE 石墨 石墨 石墨
适用介质 水、油、蒸汽等 酸碱等腐蚀性介质 含固体颗粒或高温介质
适用温度 -29-200℃ -29-425℃ -29-600℃
蜗轮传动浮动球阀 Q后插入“3”表示,示例:Q341F-16C Q后插入“3”表示,示例:Q341Y-16C
气动浮动球阀 Q后插入“6”表示,示例:Q641F-10C Q后插入“6”表示,示例:Q641Y-10C
电动浮动球阀 Q后插入“9”表示,示例:Q941F-16P Q后插入“9”表示,示例:Q941Y-16P

金属硬密封球阀的外型尺寸和软密封的一致。
