产品名称： |
法兰气动球阀 |
| |
产品型号： |
Q641F |
| |
|
| |
 |
| |
咨询电话：021-51602892 销售部 |
|
|
 |
|
法兰气动球阀说明：
Q641F气动法兰球阀采用弹性密封圈结构设计，介质压力较小时，密封圈与球体的接触面积较小，故有较大的密封双压，确保可靠密封。介质压力较大时，密封圈与球体接触面积增大，故密封圈能承受较大的介质推力而不会损坏。通过配置不同的控制附件，可实现遥控及调节功能。气动法兰球阀材质有铸钢、不锈钢。
产品型号/技术参数
| 阀类 |
传动方式 |
连结形式 |
结构形式 |
密封面 |
公称压力（MPa） |
阀体材料 |
| 球阀 |
6-气动
6s-气动带手动 |
法兰式 |
浮动球直通 |
F-氟塑料
H-合金钢
PPL |
1.6
2.5
4.0
6.4 |
按表内阀体
材料代号 |
| 公称通径DN(mm) |
15-250 |
| 材料\材料代号 |
C |
P |
R |
主
要
零
件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 球板 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
| 阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
| 密封圈 |
增强聚四氟乙烯 对位聚笨 |
| 填料 |
聚四氟乙烯 柔性石墨 |
适
用
工
况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
| 适用温度 |
-28℃～300℃ |
| 控制型式 |
双作用/单作用 |
| 作用型式 |
切断/调节 |
| 输入信号 |
电信号：0～10mA、-4～10mA 气信号20～100kPa |
| 回信电压 |
AC220V/DC24V |
| 工作介质 |
净化压缩压气 |
| 执行器 |
型号 |
GT系列、HY系列、AW系列、ZSH系列 |
| 气源压力 |
0.4～0.7MPa |

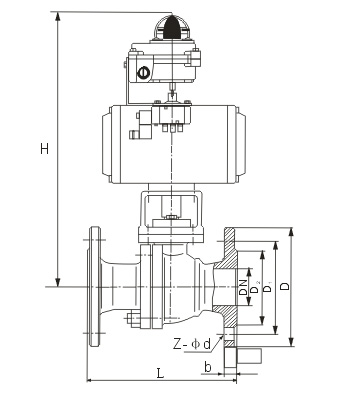

安装尺寸表
| 公称通径DN(mm) |
尺 寸(mm) |
执行器型号 |
| 1.6MPa |
2.5MPa |
H |
4.0MPa |
| L |
D |
D1 |
B |
Z-D |
L |
D |
D1 |
B |
Z-D |
L |
D |
D1 |
B |
Z-D |
H |
| 15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
200 |
130 |
95 |
65 |
16 |
4-14 |
200 |
可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参
选具体选用根据实
际要求) |
| 20 |
130 |
105 |
75 |
14 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
204 |
150 |
105 |
75 |
16 |
4-14 |
204 |
| 25 |
140 |
115 |
85 |
14 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
215 |
160 |
115 |
85 |
16 |
4-14 |
210 |
| 32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
240 |
180 |
135 |
1 00 |
18 |
4-18 |
240 |
| 40 |
165 |
145 |
110 |
16 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
264 |
200 |
145 |
110 |
18 |
4-18 |
264 |
| 50 |
203 |
160 |
125 |
16 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
274 |
230 |
160 |
125 |
20 |
4-18 |
360 |
| 65 |
22 2 |
180 |
145 |
18 |
4-18 |
222 |
180 |
145 |
22 |
8-18 |
379 |
290 |
180 |
145 |
22 |
8-18 |
390 |
| 80 |
241 |
195 |
160 |
20 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
389 |
310 |
195 |
160 |
22 |
8-18 |
450 |
| 100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
416 |
350 |
230 |
190 |
24 |
8-23 |
480 |
| 125 |
356 |
245 |
210 |
22 |
8-18 |
356 |
270 |
220 |
28 |
8-25 |
542 |
400 |
270 |
220 |
28 |
8-25 |
650 |
| 150 |
394 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
572 |
480 |
300 |
250 |
30 |
8-25 |
670 |
| 200 |
457 |
335 |
295 |
26 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
600 |
600 |
375 |
320 |
38 |
12-30 |
720 |
|
|
|
|
