  产品名称： 内螺纹截止阀
  产品型号： J11W


  咨询电话：021-51602892 销售部
 相关产品
 苏式内螺纹截止阀
 内螺纹截止阀

内螺纹截止阀应用规范：
公称压力：1.6Mpa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体
螺纹类型：G.NPT.BSPT.BSP.DIN259/2999

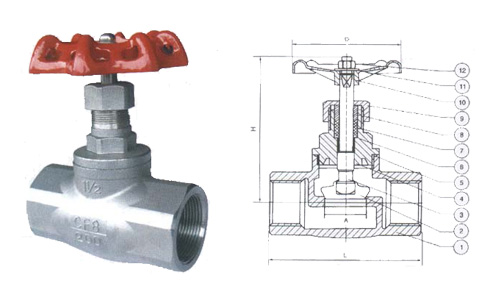

主要零件

序 号
零件名称
材质
1
阀体
不锈钢CF8M/CF8
2
阀瓣
不锈钢SS316/304
3
阀杆
不锈钢SS316
4
阀盖
不锈钢CF8M/CF8
5
密封垫
聚四氟乙烯PTFE
6
平垫
不锈钢SS304/316
7
填料
聚四氟乙烯PTFE
8
压环
不锈钢SS316/304
9
压盖
不锈钢CF8M/CF8
10
手轮
ALUMINUM ALLOY
11
铭牌
ALUMINUM ALLOY
12
螺母
不锈钢SS304

尺寸
    A
    D
    L
    H
重量TW（g）
    1/4”
    10
    70
    65
    85
   340
    3/8”
    12
    70
    65
    85
   340
    1/2”
    15
    70
    65
    85
   350
    3/4”
    20
    70
    80
    95
   550
     1”
    25
    80
    90
   105
   870
    11/4”
    32
    90
   105
   125
  1360
    11/2”
    40
    90
   120
   135
  1860
     2”
    50
   100
   140
   155
  2670
