汽水分离器介绍：
CF41汽水分离器是利用体内图形和蒸汽与水流动的原理产生不同的流向，而且介质流向在急剧转换的方式，将蒸汽与蒸汽中含有的悬浮状水滴分离开，提高了蒸汽的干燥度，保证生产的顺利运行。
CF41汽水分离器主要特点：
1、提高了蒸汽的干燥度送往蒸汽设备，提高设备的热效率。
2、防止水击，而分离出来的凝结水通过下面的疏水器排出。
3、CF11和CF41也适用于各种气体和液体的分离。
CF41汽水分离器规格及技术参数
1、公称通径：DN15~150mm
2、公称压力:PN1.6~2.5Mpa
3、最高工作压力：PN1.6~2.5Mpa
4、最高工作温度：220~350℃
产品介绍：CF41型汽水分离器，是利用蒸汽流向急剧转换方式、将蒸汽和蒸汽中含有的悬浮状水滴分离开，提高了产品质量和生产效率。
1.为蒸汽设备提供高干度蒸汽，送往用汽设备，提高设备的热效率，降低管道内的冲击力。
2.并防止水击，而分离出来的凝结水，由分离器下部的疏水阀排除。
3.UFS2型汽水分离器也适用于从压缩空气中分离凝结水。

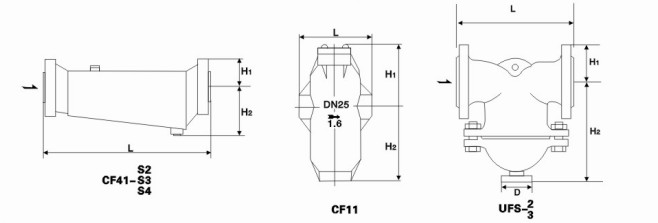

技术参数表
产品型号 |
公称通径（DN） |
连接方式 |
使用压力MPa |
最高允许温度 |
外形尺寸 |
|
L |
H1 |
H2 |
D |
|
CF11 |
15~20 |
Thread螺纹 |
0.01~2.5 |
350 |
130 |
115 |
156 |
螺纹 |
|
25 |
150 |
155 |
222 |
|
CF41 |
20~32 |
Flange法兰 |
0.01~2.5 |
350 |
320 |
65 |
100 |
螺纹 |
|
CF41 |
40~50 |
Flange法兰 |
0.01~2.5 |
350 |
460 |
80 |
140 |
螺纹 |
|
65 |
490 |
90 |
180 |
|
CF41 |
80~100 |
Flange法兰 |
0.01~2.5 |
350 |
510 |
110 |
190 |
螺纹 |
|
CF41 |
125~150 |
Flange法兰 |
0.01~2.5 |
350 |
590 |
145 |
200 |
螺纹 |
|
UFS1 |
50 |
Flange法兰 |
0.01~2.5 |
350 |
270 |
80 |
260 |
DN25法兰 |
|
65 |
310 |
90 |
275 |
|
UFS2 |
80 |
Flange法兰 |
0.01~2.5 |
350 |
400 |
98 |
330 |
DN25法兰 |
|
100 |
108 |
108 |
|
UFS3 |
150 |
Flange法兰 |
0.01~2.5 |
350 |
450 |
140 |
410 |
DN25法兰 |
|
200 |
168 |
435 |
|
UFS4 |
250 |
Flange法兰 |
0.01~2.5 |
350 |
550 |
203 |
517 |
DN25法兰 |
|
300 |
230 |
517 | |
